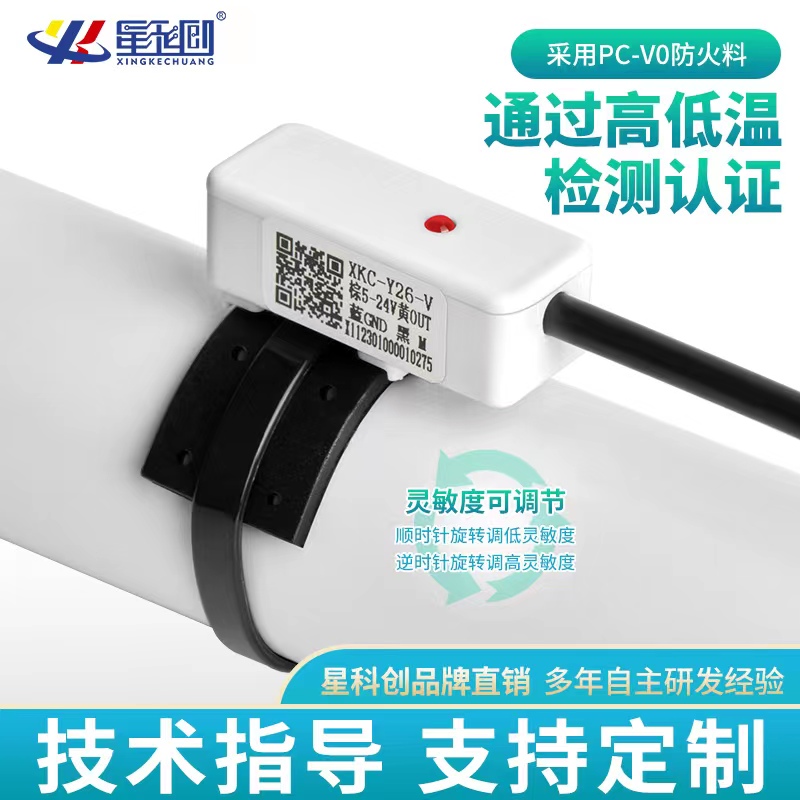

感应片可弯曲，，利便牢靠兼容种种尺寸管道
适用于种种管道清静面容器
输出信号：V-崎岖电平输出，，开关量NPN，，PNP输出
供电DC5-12V、24V
一、产品特征:
1.XKC-Y26S-XXX 非接触式液位传感器，，适用于种种非金属容器，，产品通过检测信号穿透非金属容器、管道外壁感应检测液体的方式，，，，而无需与液体直接接触，，不会受到强酸强碱等侵蚀性液体的侵蚀，，不受水垢或其他杂物影响，，即可完成在容器或管道外检测内部有无液体。 。
2.产品设计智能化液位基准调解及液位影象功效，，液位状态显示方式，，可实现多点串联接线控制方式。 。？？？芍С制獒缙绞涑觥NPN、PNP 信号输出控制（选型时与厂家说明即可）。 。
3.检测液位准确稳固，，冷、热、沸液体皆可检测。 。
4.纯电子电路结构，，非机械事情方式，，性能稳固，，持续使用寿命长。 。
5.高稳固性，，高迅速度，，抗滋扰能力强，，不受外界电磁滋扰，，针对工频滋扰及共模滋扰有做特殊处理，，以兼容市面上所有的 5~24V 电源适配器。 。
6.使用规模广，，感应能力强，，可穿透检测种种非金属材质的容器、管道内液体水位，，如塑料、玻璃、陶瓷等容器，，感应管壁厚度可达 20mm；；；可适用于种种曲面、弧形、圆柱形等不规则的容器或管道的液位检测。 。
7.电压规模宽（5~24V），，适合毗连种种电路及产品应用。 。
二、事情原理:
智能型非接触式液位传感器是使用水的感应电容来检测是否有液体保存，，在没有液体靠近传感器时，，传感器上由于漫衍电容的保存，，因此传感器对地保存一定的静态电容，，当液面逐步升高靠近传感器时，，液体的寄生电容将耦合到传感器静态电容上，，使传感器的电容值变大，，该转变的电容信号再输入到控制 IC 举行信号转换，，将转变的电容量转换成电路信号的模拟量转变，，再由 MCU 盘算和判断这个转变量的水平，，当这个转变量凌驾一定的阈值时就判断为液位抵达感应点。 。
项目名称 | 参数 | |||
产品规格型号 | XKC-Y26S-V | XKC-Y26S-PNP | XKC-Y26S-NPN | |
直流输入 电压(Vin) | (DC 5-24V) | (DC 5-12V) (DC 24V) | (DC 5-12V) (DC 24V) | |
输出方式 | 崎岖电平 | 开关量(高电平有用) | 开关量(低电平有用) | |
耗电流 | ≤5mA | |||
输出电压(高电平) | Vin | |||
输出电压(低电平) | 0V | |||
输出电流 | ≤100mA | |||
响应时间 | 500mS | |||
事情情形温度 | -20~105℃ | |||
感应迅速度 | 管道外径 D(mm) | 感应容器壁或管壁厚度 L(mm) | ||
D≥100 | 20 ± 2 | |||
100>D≥80 | 15 ± 2 | |||
80>D≥60 | 12 ± 1.5 | |||
60>D≥40 | 7 ± 1.0 | |||
40>D≥30 | 5 ± 1.0 | |||
30>D≥20 | 3 ± 1.0 | |||
20>D≥10 | 1.5 ± 0.5 | |||
适用管道的直径规模 | ≥10mm | |||
液位精度 | ±1.5mm | |||
湿度 | 5%~100% | |||
材质 | PC V0 防火料 | |||
防水性能 | IP67 | |||
安规标准认证 | CE | |||
环保认证 | ROHS-2.0 | |||
